MacroSolid - DRW->PDF/DXF

Makro DRW->PDF/DXF - pozwala automatycznie wygenerować pliki PDF oraz DXF z rysunków 2D (DRW) wszystkich części aktywnego złożenia.

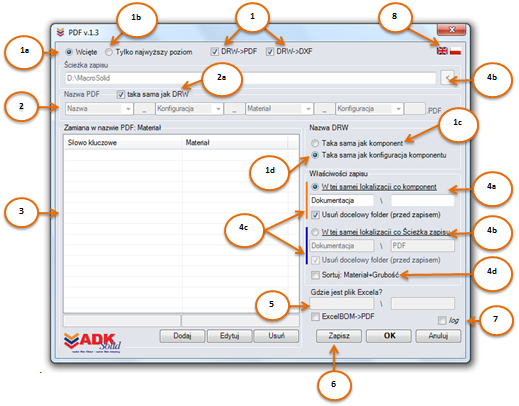

Makro umożliwia:

1. generowanie plików PDF i/lub DXF z rysunków 2D (DRW):

   • a. wszystkich komponentów (części i złożeń) aktywnego złożenia,
   • b. wszystkich komponentów (części i złożeń) na najwyższym poziomie aktywnego złożenia,
   • c. wykrytych na podstawie takiej samej nazwy jak nazwa pliku (opcja: „Taka sama jak komponent”) lub też
   • d. wykrytych na podstawie takiej samej nazwy jak nazwa aktywnej konfiguracji modelu w złożeniu (opcja: „Taka sama konfiguracja komponentu);

     UWAGA. W przypadku zaznaczonej opcji „Taka sama jak konfiguracja komponentu” makro wykrywa rysunki komponentów z nazwą taką samą jak konfiguracja, w której wstępuje w złożeniu. W przypadku konfiguracji o nazwie „Domyślna” lub „Default”, makro wykrywa rysunki na podstawie takiej samej nazwy jak nazwa pliku (komponentu).

     UWAGA. W przypadku rysunku z wieloma arkuszami makro generuje:

     • jeden plik PDF zawierający wszystkie arkusze,
     • tyle plików DXF ile arkuszy (na końcu nazwy pliku DXF dodawany jest kolejny numer)
2. zaplanowanie nazwy generowanych plików PDF i DXF - Nazwa może składać się z maksymalnie czterech członów, między którymi możliwe jest definiowanie separatora np. " ", "_", "mm", "szt" itd. W aktualnej wersji makra dostępne są cztery funkcje przypisujące składową nazwy: Part Name (Nazwa pliku), Material (Materiał), Thickness (Grubość), Qty. (Liczba części w złożeniu), Configuration (Konfiguracja).

   UWAGA! Jako separator nie może zostać użyty znak niedozwolony tj. „<”,”>”, „*”, „?”, „”””, „|”.

   • a. jeżeli nazwa generowanego pliku ma być taka sama jak rysunku 2D (DRW) należy zaznaczyć opcję „taka sama jak DRW”;
3. użycie w nazwie pliku PDF i DXF innej nazwy dla materiału niż zdefiniowany w modelu - makro wyszukuje zdefiniowane „słowa kluczowe” we przypisanym do modelu materiale i używa zamiennika w odpowiednim/wybranym miejscu nazwy pliku PDF i DXF;


4. zapisanie generowanych plików:

   • a. w tym samym miejscu na dysku co komponent, z którego generowany jest plik,
   • b. w dowolnej lokalizacji na dysku w tzw. „Ścieżce zapisu”, którą można zdefiniować klikając na przycisk obok kontrolki lub ręcznie,
   • c. z jednoczesnym tworzeniem/czyszczeniem podkatalogów dla tych lokalizacji (4a, 4b) oraz
   • d. z sortowaniem plików na podkatalogi Materiał+Grubość;

     Uwaga 1. Jeżeli „Ścieżka zapisu” podświetla się na czerwono oznacza to, że nie ma takiego katalogu na dysku komputera. W takim przypadku przycisk, którym uruchamia się makro (OK) będzie nieaktywny.

     Uwaga 2. „Ścieżka zapisu” uzupełniana jest domyślnie podczas każdorazowego wywołania makra i wskazuje ścieżkę do aktywnego modelu złożenia.
5. generowanie pliku PDF z pliku ExcelBOM tworzonego za pomocą makra ExcelBOM;


6. zapisanie ustawień domyślnych okna makra;


7. generowanie pliku PDF log Nazwa złożenia - data godzina.txt (tzw. log) z najistotniejszymi informacjami zachodzącymi podczas działania makra;


8. wybór języka interfejsu makra - w aktualnej wersji możliwy jest wybór języka polskiego oraz angielskiego.

Planowanie nazwy PDF i/lub DXF

1. Wybierając puste pole z menu rozwijalnego określana jest liczba członów składowych nazwy pliku PDF i/lub DXF - w tym przypadku będzie to jednoczłonowa nazwa np. Część1.PDF i/lub Część1.DXF.

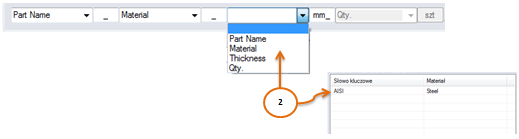

2. W przypadku przedstawionym poniżej, dla modelu części o nazwie Część.SLDPRT i zdefiniowanym materiale AISI 306 zostanie wygenerowany plik Część_Steel.PDF i/lub Część_Steel.DXF. Dlaczego nie Część_AISI 306.PDF i/lub Część_AISI 306.DXF ? Makro wykrywa zdefiniowany materiał i szuka w jego nazwie słów kluczowych. Jeżeli znajdzie je to podczas generowania pliku PDF i/lub DXF używa zamiennika. W tym przypadku makro znalazło „AISI” i w nazwie pliku został użyty zamiennik „Steel”. Jeżeli makro nie znajdzie słowa kluczowego zdefiniowanego przez użytkownika wówczas w nazwie generowanego pliku zostanie użyty materiał zdefiniowany w modelu części.

Ważne informacje

• Makro zostało dostosowane i testowane dla MS Excel 2010.

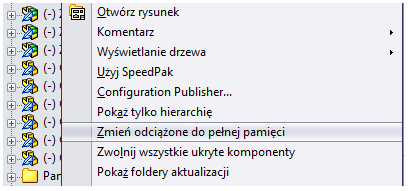

• Przed użyciem makra, wszystkie komponenty powinny być „w pełnej pamięci”. Komponenty w „stanie odciążonym” oraz „wygaszonym” będą pomijane w procesie generowania pliku ExcelBOM.
