MacroSolid - STEP

Makro STEP - pozwala automatycznie wygenerować pliki STEP ze wszystkich komponentów aktywnego złożenia

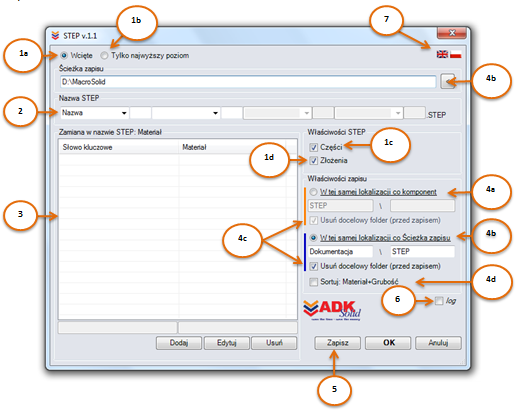

Makro umożliwia:

1. generowanie plików STEP:

   • a. ze wszystkich komponentów (części i złożeń) aktywnego złożenia,
   • b. ze wszystkich komponentów (części i złożeń) na najwyższym poziomie aktywnego złożenia,
   • c. z części,
   • d. ze złożeń;
2. zaplanowanie nazwy generowanych plików STEP - nazwa może składać się z maksymalnie czterech członów, między którymi możliwe jest definiowanie separatora np. " ", "_", "mm", "szt" itd. W aktualnej wersji makra dostępne są cztery funkcje przypisujące składową nazwy: Part Name (Nazwa pliku), Material (Materiał), Thickness (Grubość), Qty. (Liczba części w złożeniu), Configuration (Konfiguracja).

   UWAGA! Jako separator nie może zostać użyty znak niedozwolony tj. „<”,”>”, „*”, „?”, „”””, „|”.


3. użycie w nazwie pliku STEP innej nazwy dla materiału niż zdefiniowany w modelu - makro wyszukuje zdefiniowane „słowa kluczowe” w przypisanym do modelu materiale i używa zamiennika w odpowiednim/wybranym miejscu nazwy pliku STEP;


4. zapisanie generowanych plików:

   • a. w tym samym miejscu co komponent, z którego generowany jest plik,
   • b. w dowolnej lokalizacji na dysku w tzw. „Ścieżce zapisu”, którą można zdefiniować klikając na przycisk obok kontrolki lub ręcznie,
   • c. z jednoczesnym tworzeniem/czyszczeniem podkatalogów dla tych lokalizacji (4a, 4b) oraz
   • d. sortowaniem plików na podkatalogi Materiał+Grubość.

     Uwaga 1. Jeżeli „Ścieżka zapisu” podświetla się na czerwono oznacza to, że nie ma takiego katalogu na dysku komputera - w takim przypadku przycisk, którym uruchamia się makro (OK) będzie nieaktywny.

     Uwaga 2. „Ścieżka zapisu” uzupełniana jest domyślnie podczas każdorazowego wywołania makra i wskazuje ścieżkę do aktywnego modelu złożenia.
5. zapisanie ustawień domyślnych okna makra;


6. generowanie pliku STEP log Nazwa złożenia - data godzina.txt (tzw. log) z najistotniejszymi informacjami zachodzącymi podczas działania makra;


7. wybór języka interfejsu makra - w aktualnej wersji możliwy jest wybór języka polskiego oraz angielskiego.

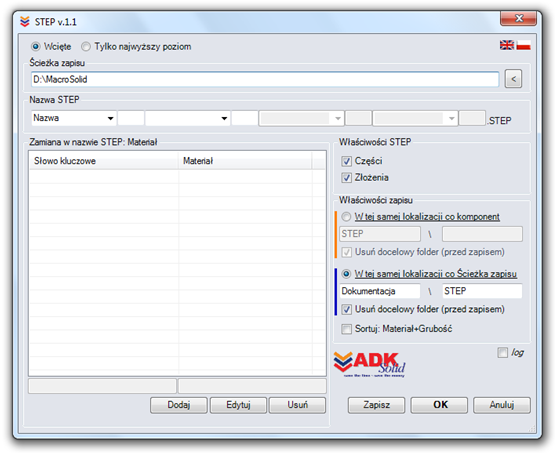

Planowanie nazwy STEP

1. Wybierając puste pole z menu rozwijalnego określana jest liczba członów składowych nazwy pliku STEP. W tym przypadku będzie to jednoczłonowa nazwa np. Część1.STEP.




2. W przypadku przedstawionym poniżej, dla modelu części o nazwie Część.STEP i zdefiniowanym materiale AISI 306 zostanie wygenerowany plik Część_Steel.STEP. Dlaczego nie Część_AISI 306.STEP? Makro wykrywa zdefiniowany materiał i szuka w jego nazwie słów kluczowych. Jeżeli znajdzie je wówczas podczas generowania pliku STEP używa zamiennika. W tym przypadku makro znalazło „AISI” i w nazwie pliku został użyty zamiennik „Steel”. Jeżeli makro nie znajdzie słowa kluczowego zdefiniowanego przez użytkownika wówczas w nazwie generowanego pliku zostanie użyty materiał zdefiniowany w modelu części.

Ważne informacje

• Przed użyciem makra, wszystkie komponenty powinny być „w pełnej pamięci”. Komponenty w „stanie odciążonym” oraz „wygaszonym” będą pomijane w procesie generowania pliku ExcelBOM.
